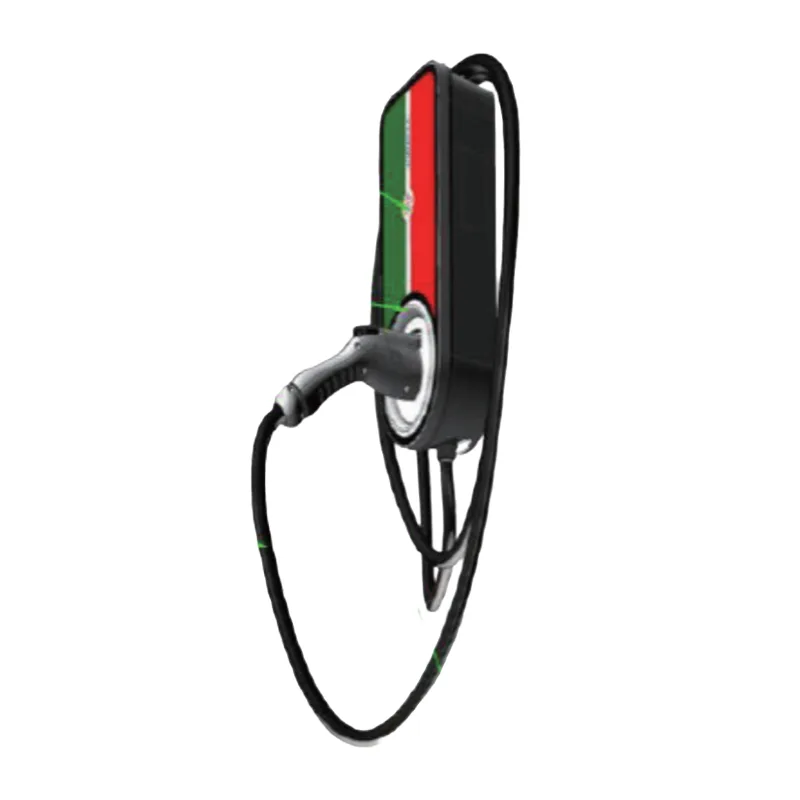

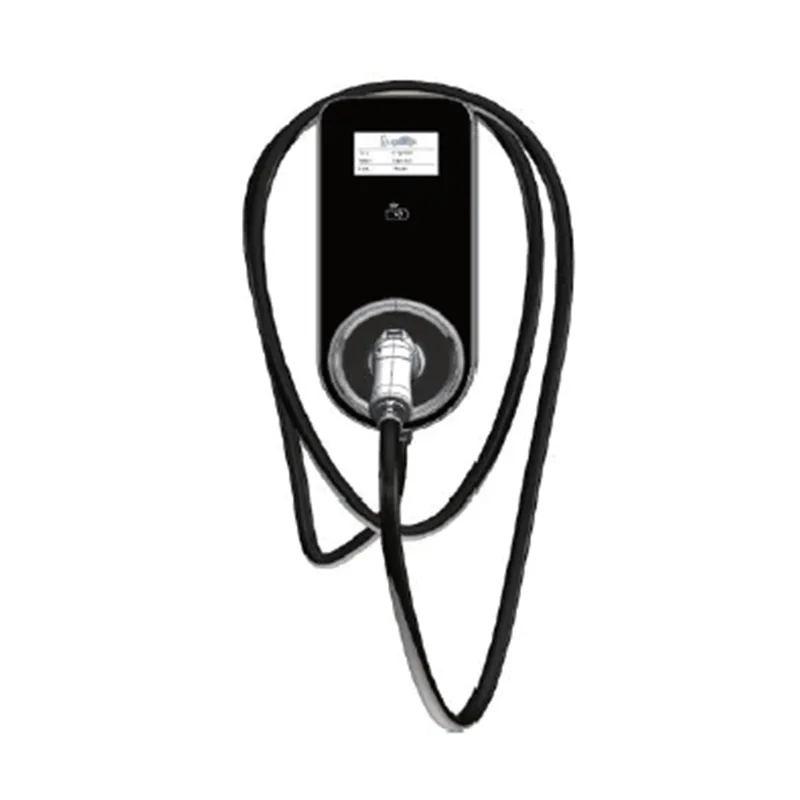

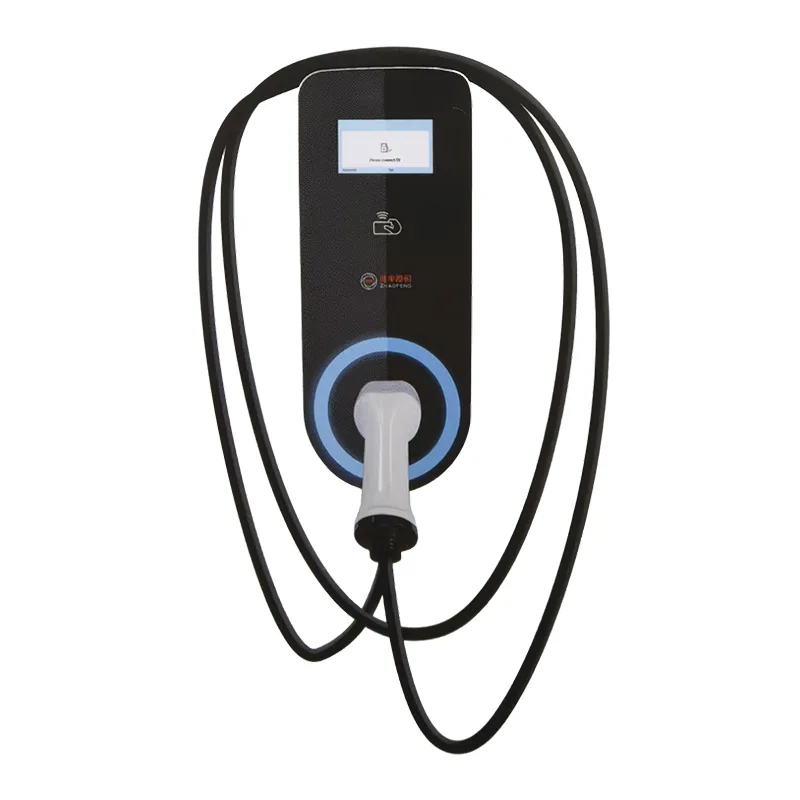

7KW वॉल-माउंटेड AC चार्जिंग पाइल

आमच्या कंपनीचे 7KW वॉल-माउंटेड AC चार्जिंग पाइल हे नवीन ऊर्जा वाहनांच्या चार्जिंग गरजा पूर्ण करण्यासाठी विकसित केलेले चार्जिंग डिव्हाइस आहे, जे इलेक्ट्रिक वाहनांसाठी चार्जिंग सेवा प्रदान करण्यासाठी इलेक्ट्रिक वाहनांच्या ऑन-बोर्ड चार्जरच्या संयोगाने वापरले जाते. हे उत्पादन स्थापित करणे सोपे, आकारात संक्षिप्त, दिसायला फॅशनेबल, कार्ड स्वाइप/चार्जिंग, जलद आणि कार्यक्षम आहे; एकाधिक अष्टपैलू सुरक्षा संरक्षण कार्ये (शॉर्ट सर्किट संरक्षण, गळती संरक्षण, आपत्कालीन स्टॉप संरक्षण, ओव्हरकरंट, ओव्हर टेम्परेचर संरक्षण, ओव्हरव्होल्टेज संरक्षण, IP54 ग्रेड धूळ आणि पाणी प्रतिरोध, ग्राउंडिंग संरक्षण) चार्जिंगनंतर स्वयंचलितपणे वीज खंडित करते, वाहन सुरक्षिततेचे संरक्षण करते.

1. पार्क करण्यासाठी प्रत्येक मालकासाठी प्लग आणि प्ले ऑपरेशन प्रक्रिया कार लॉक करा - चार्जिंग गन कनेक्ट करा - चार्जिंग सुरू करा (फ्लॅशिंग लाइट) तुम्ही याल तेव्हा या आणि चार्ज करा◇, पूर्ण झाल्यावर निघून जा, पूर्णपणे असंवेदनशील

2. ऑपरेशन प्रक्रिया सुरू करण्यासाठी स्लाइडर ◇मालक प्लग - मालक अधिकृतता कार्ड स्वाइप करतो - चार्जिंग सुरू करा (फ्लॅशिंग लाइट)

तांत्रिक मापदंड

उत्पादन वैशिष्ट्ये

1) 4.3-इंच डिस्प्ले स्क्रीन आणि एलईडी स्टेटस इंडिकेटरसह सुसज्ज, चार्जिंग प्रक्रियेस स्पष्टपणे अनुमती देते.

2) इथरनेट/4G नेटवर्कद्वारे ऑनलाइन संप्रेषण करण्यास सक्षम, रिअल-टाइम नियंत्रण आणि पेमेंट कार्ये सक्षम करणे.

3) सर्वसमावेशक प्रणाली संरक्षण: ओव्हरव्होल्टेज, अंडरव्होल्टेज संरक्षण, ओव्हरकरंट संरक्षण, शॉर्ट सर्किट संरक्षण, गळती संरक्षण, अति तापमान संरक्षण, विजेचे संरक्षण, सुरक्षित आणि विश्वासार्ह उत्पादन ऑपरेशन सुनिश्चित करणे. 4) डेटा स्टोरेज आणि दोष ओळखणे.

5) अचूक पॉवर मीटरिंग आणि ओळख कार्य, वापरकर्त्याचा आत्मविश्वास वाढवते.

6) एकंदर रचना पाऊस आणि धूळ सह, IP54 संरक्षण पातळीसह, घरातील आणि बाहेरील दोन्हीसाठी योग्य आहे.

वातावरण, आणि देशांतर्गत आणि परदेशी वातावरणात मोठ्या प्रमाणावर वापरले जाते.

7) स्थापित करणे सोपे, ऑपरेट आणि देखरेख.

8) सुरक्षित आणि विरोधी चोरी.

प्रतिष्ठापन पर्यावरण आवश्यकता

1) ही चार्जिंग पाइल इनडोअर आणि आउटडोअर युनिव्हर्सल चार्जिंग पाइल आहे, जी IP54 संरक्षण पातळी पूर्ण करते आणि घराबाहेर स्थापित करू शकते.

2) कृपया सभोवतालचे तापमान -30°C ~ 50°C च्या मर्यादेत असल्याची खात्री करा.

3) स्थापना स्थान 2000 मीटर उंचीपेक्षा जास्त असणे आवश्यक आहे.

4) प्रतिष्ठापन साइटजवळ कोणतेही तीव्र कंपन किंवा ज्वलनशील आणि स्फोटक पदार्थ नसावेत.

5) ठिकाण सखल भागात किंवा पाणी साचण्याची शक्यता असलेल्या भागात नसावे.

6) ढिगाऱ्याची स्थापना भिंतीद्वारे समर्थित असणे आवश्यक आहे. भिंतीचा आधार असल्यास, स्थापना आणि फिक्सिंगसाठी विशेष मजल्यावरील खांब वापरण्याची शिफारस केली जाते.

7) पाइल स्थापित करताना, पाइल उभ्या असल्याची खात्री करा आणि जमिनीपासून चार्जिंग पायलच्या उंचीचा संदर्भ डेटा (1.3-1.5 मीटर) राखला गेला आहे.

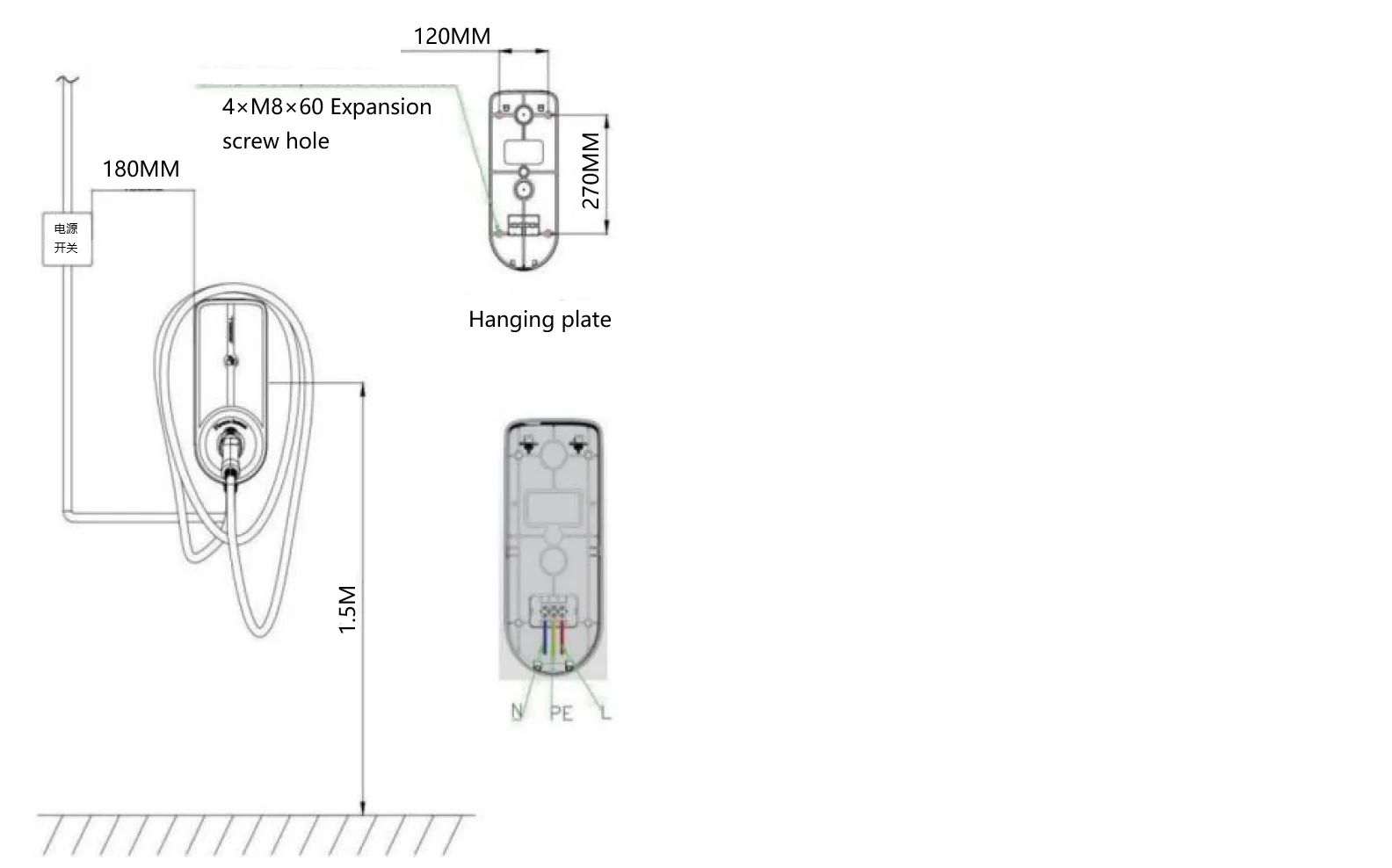

स्थापना पद्धत

1) जमिनीपासून चार्जिंग पायलच्या उंचीचा संदर्भ डेटा (1.3-1.5 मीटर)2) मागील प्लेटवरील माउंटिंग होलच्या स्थितीनुसार भिंतीवरील मागील प्लेटवर माउंटिंग होलची स्थिती चिन्हांकित करा.

पंच करण्यासाठी इम्पॅक्ट ड्रिल वापरा (Φ8*65), आणि नंतर M8*60 प्लास्टिकच्या विस्तार ट्यूबमध्ये ठेवा,

आणि हँगिंग प्लेटमधून स्क्रू घट्ट करा.

3) फॅक्टरीमधील इनपुट केबल्ससह सुसज्ज उपकरणे, जर तुम्हाला इनपुट केबलची लांबी वाढवायची असेल तर,

कृपया वायरिंग आयडेंटिफिकेशननुसार योग्य केबल पद्धतीनुसार कनेक्शन विस्तारित करा तीन केबल्स (फायर लाइन एल, झिरो लाइन एन, ग्राउंडिंग लाइन पीई) टर्मिनल बोर्डशी कनेक्ट करा,

आणि वायरिंग पूर्ण करा; (उपकरणे वर्तमान मोठे असल्याने, विस्ताराने विश्वसनीय कनेक्शन सुनिश्चित केले पाहिजे);

4) विद्युत शॉकचा धोका टाळण्यासाठी, उपकरणांनी खात्री केली पाहिजे की इनपुट ग्राउंड वायर घट्टपणे निश्चित केले आहे.
