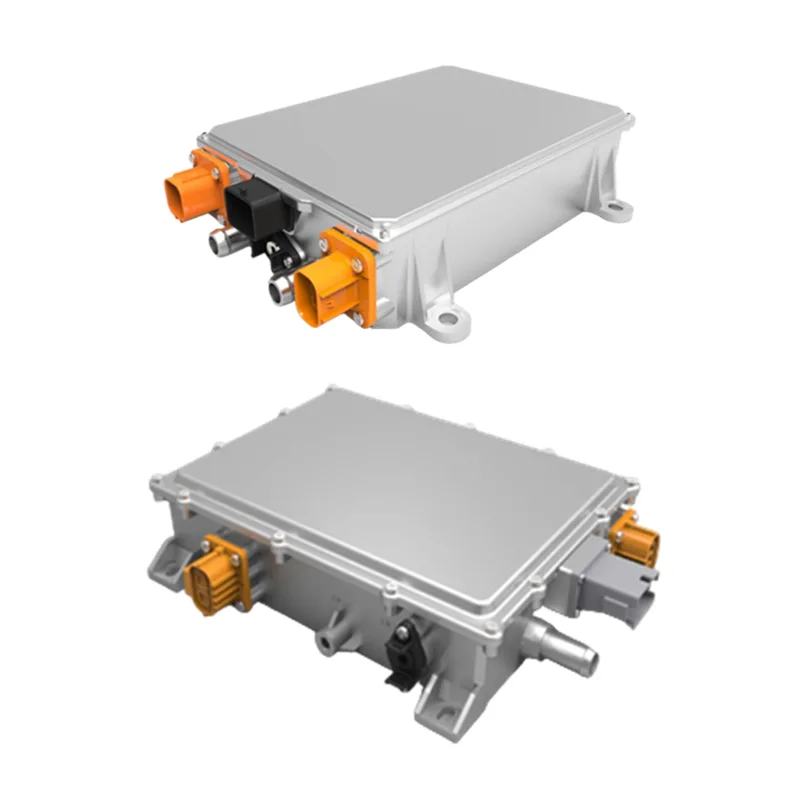

6.6KW हाय-पॉवर IP67 लिक्विड-कूल्ड OBC

झाओफेंग सानुकूलित 6.6KW हाय-पॉवर IP67 लिक्विड-कूल्ड OBC हा नवीन ऊर्जा वाहनांसाठी स्वतंत्रपणे विकसित केलेला कोर ऑन-बोर्ड चार्जिंग घटक आहे, जो मुख्यतः पॉवर ग्रिडमधून लिथियम बॅटरी चार्जिंगसाठी योग्य असलेल्या डायरेक्ट करंटमध्ये बदलण्यासाठी जबाबदार आहे. नवीन ऊर्जा वाहन उद्योगाच्या जलद विकासासह, विशेषत: व्यावसायिक वाहने आणि हेवी-ड्युटी ट्रकच्या कार्यक्षम आणि विश्वासार्ह चार्जिंगची वाढती मागणी, हे उत्पादन उर्जा घनता, पर्यावरण अनुकूलता आणि सुरक्षितता कार्यक्षमतेच्या दृष्टीने ऑप्टिमाइझ आणि अपग्रेड केले गेले आहे. पारंपारिक एअर-कूल्ड OBC पेक्षा वेगळे, 6.6KW हाय-पॉवर IP67 लिक्विड-कूल्ड OBC एक प्रगत लिक्विड कूलिंग सिस्टम स्वीकारते, जी उच्च-पॉवर चार्जिंग दरम्यान निर्माण होणारी उष्णता त्वरीत नष्ट करू शकते, उच्च तापमान, आर्द्रता आणि धूळ यांसारख्या कठोर कामकाजाच्या वातावरणातही स्थिर ऑपरेशन सुनिश्चित करते. हे 100-266Vac च्या विस्तृत इनपुट व्होल्टेज श्रेणीचे समर्थन करते आणि 50Hz-61Hz च्या मुख्य वारंवारतेचे समर्थन करते, जे बहुतेक क्षेत्रांमध्ये पॉवर ग्रिडशी सुसंगत आहे. आउटपुट डायरेक्ट करंट व्होल्टेज 360V वर स्थिर आहे, आणि आउटपुट करंट लवचिकपणे 0-20A/40A/60A च्या श्रेणीमध्ये समायोजित केले जाऊ शकते, भिन्न क्षमतेच्या लिथियम बॅटरीच्या चार्जिंग गरजा पूर्ण करते.

मॉडेल तपशील

इलेक्ट्रिकल सेफ्टी पॅरामीटर्स

स्थापना मार्गदर्शक

"1. इन्स्टॉलेशनपूर्वी, AC इनपुट पॉवर सप्लाय डिस्कनेक्ट झाला आहे याची खात्री करण्यासाठी चार्जरच्या डाव्या बाजूला असलेले AC इनपुट सर्किट ब्रेकर बंद स्थितीत असल्याचे तपासा.

2.एसी इनपुट इंटरफेसला ग्रिड पॉवर सप्लायशी कनेक्ट करा.

3. DC आउटपुट कनेक्टर (किंवा चार्जिंग गन) बॅटरी पॅकशी जोडा.

4.सावधान: कृपया वायरिंग एखाद्या प्रोफेशनलने लावा!"

उत्पादन फायदे

उच्च-गुणवत्तेच्या 6.6KW हाय-पॉवर IP67 लिक्विड-कूल्ड OBC मध्ये ≥90% ची उच्च उर्जा कार्यक्षमता आहे, जी चार्जिंग दरम्यान प्रभावीपणे ऊर्जा कमी करू शकते, चार्जिंगची वेळ कमी करू शकते आणि नवीन ऊर्जा वाहनांची क्रूझिंग श्रेणी वाढवू शकते, उच्च-फ्रिक्वेंसी आणि दीर्घ वाहतूक ऑपरेशन सारख्या वाहनांच्या कार्यक्षम चार्जिंग गरजा पूर्ण करू शकते; त्याचे IP67 वॉटरप्रूफ आणि डस्टप्रूफ फंक्शन धूळ घुसखोरी आणि पाण्याच्या विशिष्ट खोलीत दीर्घकालीन विसर्जनास पूर्णपणे प्रतिकार करण्यास सक्षम करते आणि प्रगत लिक्विड कूलिंग सिस्टमच्या समर्थनासह, खाणी, बंदरे आणि बांधकाम साइट्स यांसारख्या कठोर कामाच्या वातावरणातही ते स्थिर ऑपरेशन राखू शकते आणि 85 डिग्री सेल्सिअस पारंपारिक समस्या सोडविण्याच्या जटिलतेमध्ये पारंपारिक तापमान 85 डिग्री सेल्सियस पर्यंत आहे. वातावरण; त्याच वेळी, हे इनपुट ओव्हर/अंडर व्होल्टेज, आउटपुट ओव्हरकरंट, आउटपुट शॉर्ट सर्किट, आउटपुट ओव्हर टेम्परेचर आणि कम्युनिकेशन व्यत्यय यासह अनेक व्यापक सुरक्षा संरक्षण फंक्शन्ससह सुसज्ज आहे, जे विविध असामान्य चार्जिंग परिस्थितींना वेळेवर प्रतिसाद देऊ शकते, बॅटरी आणि संपूर्ण वाहनाच्या सुरक्षिततेचे प्रभावीपणे संरक्षण करू शकते आणि सुरक्षित वाहन ऑपरेशनमध्ये विविध सुरक्षा हमी प्रदान करते; याशिवाय, हे इनपुट व्होल्टेज आणि फ्रिक्वेन्सीच्या विस्तृत श्रेणीचे समर्थन करते, विविध लिथियम बॅटरी वैशिष्ट्यांशी सुसंगत आहे, आणि लवचिकपणे आउटपुट प्रवाह समायोजित करू शकते, जे हलकी व्यावसायिक इलेक्ट्रिक वाहने, मध्यम/हेवी-ड्यूटी ट्रक आणि संकरित वाहने यासारख्या विविध वाहन मॉडेल्सच्या गरजेनुसार सानुकूलित केले जाऊ शकते, मजबूत सुसंगतता आणि लवचिकता; उत्पादन उच्च-गुणवत्तेचे वाहन-श्रेणीचे घटक आणि एकात्मिक डाय-कास्टिंग शेलचा अवलंब करते, ज्यामध्ये मजबूत अँटी-व्हायब्रेशन आणि प्रभाव प्रतिकार असतो आणि परिपक्व द्रव कूलिंग तंत्रज्ञान घटक पोशाख कमी करते, उत्पादनाचे सेवा आयुष्य वाढवते, दीर्घकाळ वाहने वापरणाऱ्या वापरकर्त्यांसाठी नंतरचा देखभाल खर्च कमी करते.

वापरण्याची पद्धत

स्थापना→चार्जिंग ऑपरेशन→दैनिक देखभाल→सानुकूलित आणि डीबगिंग

"1. 6.6KW हाय-पॉवर IP67 लिक्विड-कूल्ड ओबीसी नवीन ऊर्जा वाहनाच्या पॉवर सिस्टमच्या नियुक्त स्थितीत स्थापित केले आहे आणि इनपुट आणि आउटपुट लाइन वाहनाच्या वायरिंग वैशिष्ट्यांनुसार जोडलेले आहेत, ज्यामुळे दृढ कनेक्शन आणि चांगले इन्सुलेशन सुनिश्चित होते. लिक्विड कूलिंग पाइपलाइन वाहनाच्या कूलिंग कूलिंग सिस्टमशी जोडलेली आहे.

2. चार्जिंग करताना, वाहनाची चार्जिंग गन एसी चार्जिंगच्या ढिगाऱ्याला जोडा. OBC स्वयंचलितपणे इनपुट व्होल्टेज आणि वारंवारता शोधेल आणि बॅटरीची चार्ज स्थिती प्राप्त करण्यासाठी CAN2.0 द्वारे बॅटरी व्यवस्थापन प्रणाली (BMS) शी संवाद साधेल. हे बॅटरीच्या मागणीनुसार आउटपुट करंट आपोआप समायोजित करेल आणि स्थिर व्होल्टेज आणि सतत चालू चार्जिंग प्रक्रिया पूर्ण करेल.

3. नियमितपणे ओबीसीच्या इनपुट आणि आउटपुट लाईन्सचे कनेक्शन आणि लूज कनेक्शन किंवा द्रव गळती टाळण्यासाठी लिक्विड कूलिंग पाइपलाइनची घट्टपणा तपासा. वाहनाच्या इन्स्ट्रुमेंट पॅनेलद्वारे ओबीसीची कार्यरत स्थिती तपासा. असामान्य अलार्म आढळल्यास, ताबडतोब वापरणे थांबवा आणि व्यावसायिक देखभाल करा.

4. सानुकूलित उत्पादनांसाठी, आमच्या कारखान्याचे तांत्रिक कर्मचारी वाहन मॉडेल आणि ग्राहकांच्या गरजेनुसार पॅरामीटर डीबगिंग करतील आणि उत्पादनाचा सामान्य वापर सुनिश्चित करण्यासाठी संबंधित डीबगिंग मार्गदर्शन आणि ऑपरेशन मॅन्युअल प्रदान करतील."

पॅकेजिंग आणि शिपिंग
